Ein Klinikneubau im Stadtteil Groß-Buchholz, geplant auf den quartären Lockersedimenten der Leineniederung, stellte das Tragwerksplanerteam vor eine klassische Zielkonfliktfrage: hohe Betriebssicherheit bei moderaten Baukosten. Die Antwort lag in einer seismischen Mikrozonierung in Kombination mit einer Basisisolierung, die wir iterativ gegen die weichen Beckenfüllungen abgestimmt haben. Hanover liegt zwar nicht in der höchsten Erdbebenzone Deutschlands, doch die Untergrundverhältnisse mit mächtigen Ton- und Torflinsen können lokale Verstärkungseffekte erzeugen, die eine konventionelle Aussteifung unwirtschaftlich machen. Unser Team bringt die Erfahrung aus mehreren niedersächsischen Großprojekten mit, bei denen die Isolatorbemessung nach DIN EN 1998-1 und DIN EN 15129 den entscheidenden Unterschied für die Genehmigungsfähigkeit lieferte.

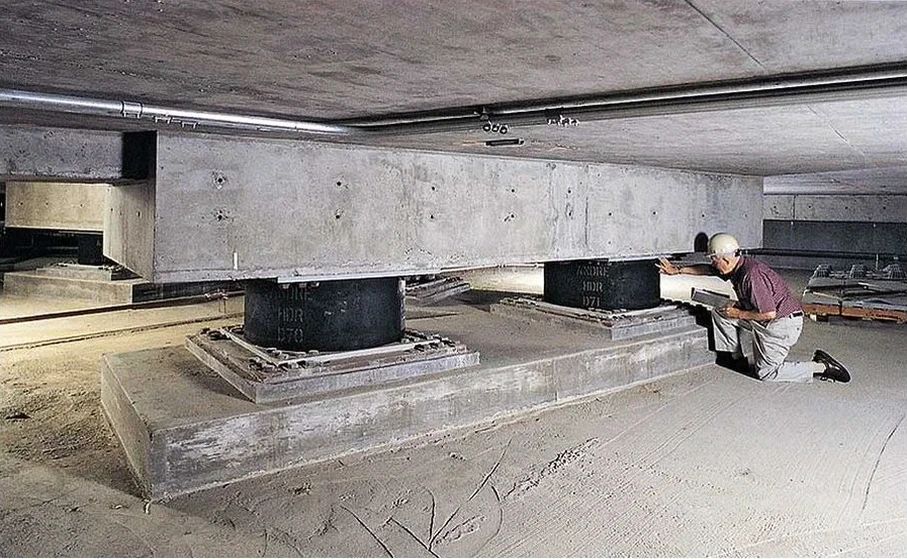

Eine wirksame Basisisolierung verschiebt die Eigenperiode des Bauwerks gezielt aus dem Verstärkungsbereich der weichen Lockersedimente des Norddeutschen Tieflands.
Arbeitsumfang in Hanover
Typische technische Herausforderungen in Hanover
Hanover verzeichnete im Schnitt der letzten 20 Jahre eine jährliche Bautätigkeit von über 2000 neuen Wohneinheiten, viele davon in verdichteter innerstädtischer Lage auf problematischen Talfüllungen. Ein Verzicht auf eine standortgerechte Erdbebenisolierung kann hier zu Verschiebungsinkompatibilitäten zwischen Isolatorebene und aufgehendem Tragwerk führen, die im Lastfall horizontale Stoßkräfte in nichttragende Bauteile einleiten. Besonders kritisch wird dies bei unregelmäßigen Grundrissen mit Torsionseinfluss: die resultierenden Exzentrizitäten können lokal Verschiebungen erzeugen, die über die Laborprüfwerte der Lager hinausgehen. Die Baugenehmigungsbehörden der Region Hanover fordern zunehmend einen Nachweis der Gebrauchstauglichkeit unter Erdbebenlast, was eine nichtlineare Zeitverlaufsberechnung mit sieben akzelerogrammkompatiblen Bodenbeschleunigungen einschließt.
Unsere Leistungen
Unser Leistungsspektrum deckt den gesamten Bemessungsprozess ab, von der seismologischen Standortstudie bis zur fertigungsbegleitenden Qualitätskontrolle der Isolatoren:
Seismologische Gefährdungsanalyse Hanover
Ermittlung standortspezifischer Antwortspektren unter Berücksichtigung der Beckengeologie und der tiefen Lockersedimentfüllung, inkl. Auswahl repräsentativer Zeitverläufe für die NLFEA-Berechnung.
Isolatorauswahl und -bemessung
Iterative Auslegung von Elastomer- und Gleitpendellagern, Optimierung der Steifigkeits- und Dämpfungsparameter für die geforderte Performance, Erstellung der Spezifikation für die Ausschreibung.
Nichtlineare Zeitverlaufsberechnung (NLTHA)
Dreidimensionale Modellierung des isolierten Bauwerks inklusive Torsionseffekten und Baugrund-Bauwerk-Interaktion, Nachweis der Verschiebungs- und Rückstellkriterien nach DIN EN 15129.
Prototyp-Prüfung und Fertigungsüberwachung
Begleitung der Typprüfung am Prüftisch, Überwachung der Produktionskennlinien und Endkontrolle jedes einzelnen Isolators vor der Baustellenanlieferung.
Gängige Fragen
Welche seismischen Parameter sind für Hanover maßgebend?
Hanover liegt nach DIN EN 1998-1/NA in einer Zone niedriger bis mäßiger Seismizität, aber die bis zu 200 m mächtigen quartären Beckenfüllungen erfordern oft die Baugrundklasse C oder S1. Die Bemessungsbodenbeschleunigung agR liegt je nach Mikrostandort zwischen 0,3 und 0,5 m/s², der Verstärkungsfaktor S kann jedoch Werte bis 1,6 erreichen.
Mit welchen Kosten muss man für eine Basisisolierung in Hanover rechnen?
Die Planungs- und Bemessungskosten für eine Erdbebenisolierung liegen projektabhängig typischerweise zwischen €3.580 und €7.290, abhängig von Komplexität und Anzahl der erforderlichen Zeitverlaufssätze. Die Herstellkosten der Isolatoren selbst sind darin nicht enthalten.
Welcher Isolatortyp eignet sich für weiche Böden wie in der Leinemasch?
Auf den weichen Sedimenten der Leinemasch und ähnlicher Standorte bevorzugen wir Gleitpendellager (Friction Pendulum System) in Kombination mit hochdämpfenden Elastomerlagern. Das FPS gleicht Setzungsdifferenzen besser aus und sein Reibungskoeffizient lässt sich präzise an die erwartete Bodenbeschleunigung anpassen.
Wie wird die Qualität der Isolatoren vor dem Einbau sichergestellt?
Jeder Isolator durchläuft eine 100%-Prüfung der Druck- und Schersteifigkeit in der Produktionsstätte. Für das Los wird zusätzlich eine Typprüfung nach DIN EN 15129 Anhang C durchgeführt, bei der Prototypen mit 3 Zyklen bei Bemessungsverschiebung und einem Alterungstest auf die geforderten Kennwerte geprüft werden.
